その他のシート

ハセガワ・ポリエチレンシート(日遮協製第181043)

ビールケース、灯油カン、漬物ダルなどに使用されている様に、耐候性、耐オゾン性、耐油性、耐薬品性に優れているほか、大きな機械的強度を持つ高・中・低密度ポリエチレンを主原料としてシート状に成形した防水シートで、劣悪な環境下でも十分な耐久性を維持します。

特 長

  • 耐候性、耐オゾン性、耐薬品性、耐油性などが優れている。
  • 軽量(比重約0.97)でかつ、引張り・引裂き応力がきわめて大きい。
  • シートとシートは熱融着で接合できるため接合部の耐久性はシート本体の耐久性とかわらない。
  • 植物の芽や根を通さない。
  • 耐摩耗性に優れている。

用 途

  • 廃棄物処理場 廃液・排水処理池
  • ゴルフ場、庭園、公園などの池
  • 工業用水、農業用水などの貯水池
  • 用水路、排水路など
  • 油タンクなどの遮油
  • 石油備蓄タンクの遮油



ゴルフ場

ハセガワ・ポリエチレンシートの寸法

■シートの寸法

厚さ(mm) 1.0 1.2 1.5 2.0 2.5 3.0
幅(m) 2.3
長さ(m) 20 25 30 (特注品あり)

■広幅接合シートの寸法

厚さ(mm) 1.0 1.2 1.5 2.0 2.5 3.0
幅(m) 4.5(継目1ヶ所)
6.7(継目2ヶ所) (特注品あり)
長さ(m) 10 20 25 (特注品あり)

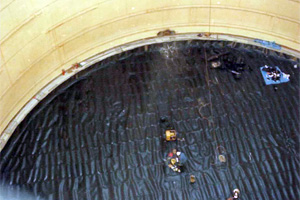

石油タンク低盤下遮油

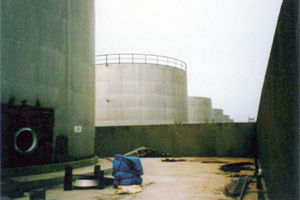

燃料油タンク遮油

ハセガワ・ポリエチレンシート物性試験結果

ハセガワ・ポリエチレンシート 高密度品
(HDPE)
中密度品
(L.LDPE)
試験項目 試験結果 試験結果
引張性能 引張強さ N/c㎡ 3200 3100
伸び率 % 800 750
引裂性能 引裂強さ N/cm 1630 1120
湿度依存性 試験温度 60℃ 引張強さ N/c㎡ 1750 1700
試験温度 -20℃ 伸び率 % 250 250
加熱伸縮性状 伸縮量 mm 伸び
縮み -3.0 -3.0
劣化処理後の
引張性能
引張強さ比 % 加熱処理 101 97
促進暴露処理 99 99
アルカリ処理 98 101
伸び率比 % 加熱処理 97 101
促進暴露処理 99 100
アルカリ処理 100 99
伸び時の劣化性状 加熱処理 ひび割れなし ひび割れなし
促進暴露処理
オゾン処理
接合性状 無処理 異常なし 異常なし
加熱処理
アルカリ処理

試験方法はJIS A 6008-2002に準拠。試験結果は測定値であり、保証値ではありません。
